Настенный сенсорный пульт управления ПУ-3 является частью системы управления климатом и предназначен для измерения температуры, задания уставок, регулирования скорости вентилятора, задания режима работы (работа по расписанию) и отображения текущего состояния работы климатической системы в жилых и офисных помещениях.
Основные характеристики панели управления ПУ-3
| U питания |
9-12-24VDС |
| связь с контроллером |
MODBUS |
| размер экрана, мм |
68х58 |
| наличие подсветки экрана |
да, адаптивная |
| размер панели, мм |
86х86х26,4 |
Панель управления ПУ-3 предназначена для дистанционного управления различными климатическими системами зданий и сооружений.
Панель управления ПУ-3 в зависимости от версии ПО, может являться мастером в сети MODBUS или работать в режиме SLAVE.
Соответствующие версии прошивки можно найти в разделе Инструкции, схемы.
Связь панели управления с исполнительными контроллерами осуществляется по протоколу MODBUS RS485.
Панель позволяет пользователю сделать и увидеть следующее:
-
Изменить температуру уставки;
-
Отображает текущее значение температуры в помещении и\или канале воздуховода;
-
Функция переключения скоростей вентилятора и перевод в режим АВТО (самостоятельный подбор оптимальной скорости вентилятора);
-
Спланировать работу климатической системы при помощи планировщика;
-
Отображение текущего времени;
- Переключить режимы работы: Охлаждение, Нагрев, Вентиляция, Автоматическое поддержание заданных значений;
- Включить \ выключить звуковое уведомление при нажатии сенсора;
- Адаптивная подсветка дисплея сама подстраивается под освещенность помещения

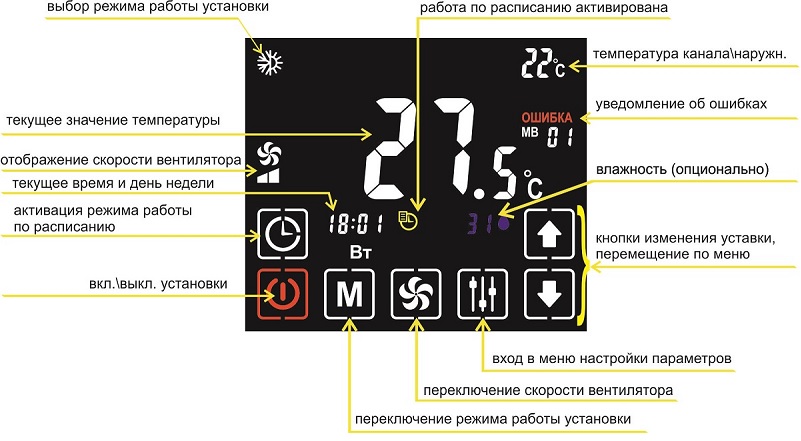

Описание кнопок и отображаемой информации на панели управления ПУ-3
Панель управления рекомендуется устанавливать на высоте 1,5м от уровня пола. Не рекомендуется устанавливать вблизи источников тепла или холода, дверей, окон для исключения попадания прямых солнечных лучей, стараться избегать не вентилируемых мест.
